Guía Técnica EN-1177: Cómo asegurar la conformidad y el HIC en pavimentos de parques infantiles
La normativa EN-1177 no es simplemente un requisito burocrático; es el estándar europeo esencial que define los métodos de ensayo para determinar la capacidad de absorción de impactos de los pavimentos en áreas de juego. Su cumplimiento estricto es la única garantía legal de que, ante una eventual caída, el riesgo de lesiones cerebrales graves se reduzca al mínimo mediante el control del valor HIC (Height of Critical Fall).
Dominar esta norma es vital por tres razones: seguridad infantil, cumplimiento del pliego administrativo y protección ante responsabilidades civiles derivados de una mala elección de materiales.
1. ¿Qué es el HIC y por qué es el indicador de seguridad definitivo?

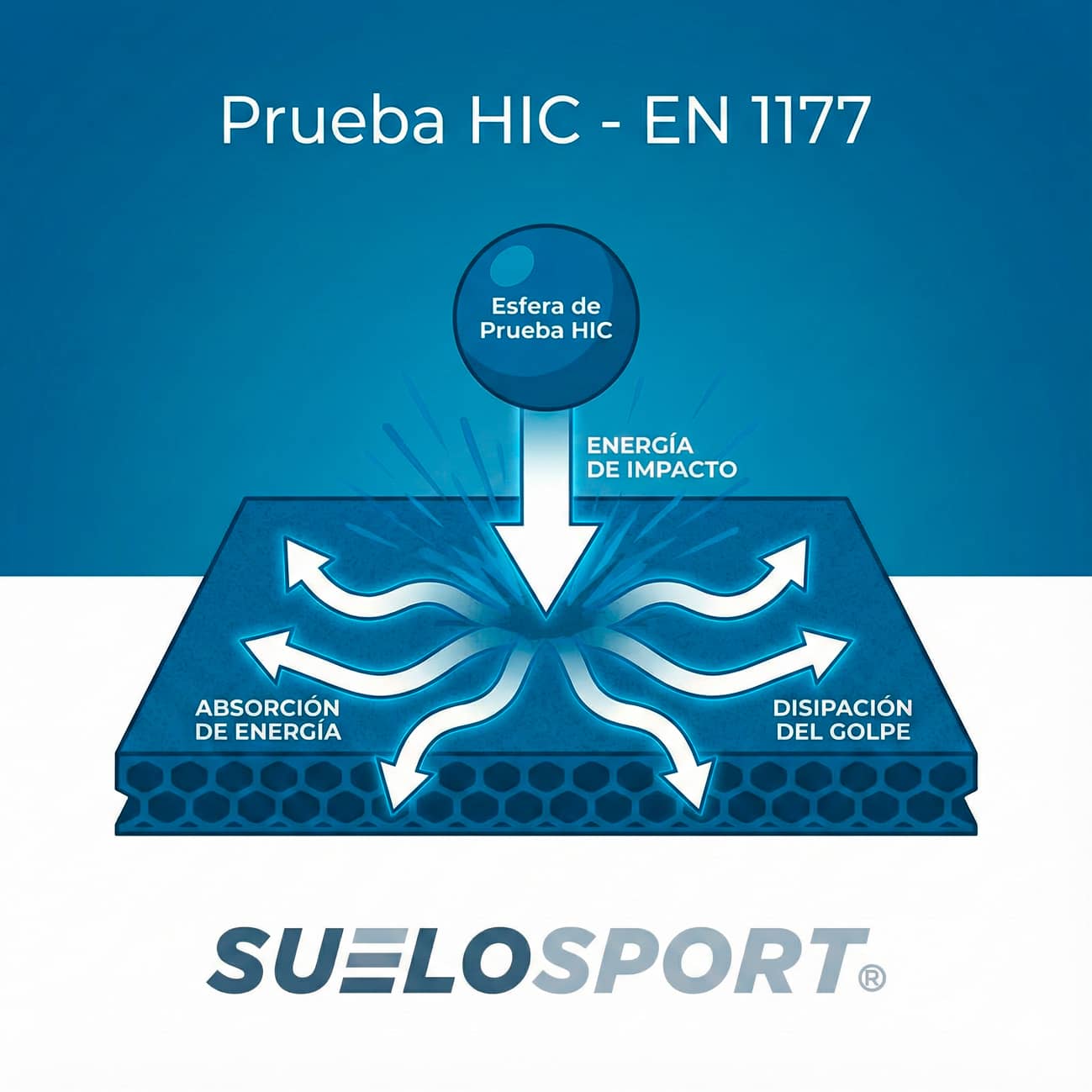

El valor HIC representa la Altura Crítica de Caída. Es una métrica técnica que certifica que un sistema de pavimento (considerando material, grosor y densidad) es capaz de absorber la energía cinética de un impacto desde una altura específica.
La Regla de Oro en la Contratación Pública: La altura de caída libre (ACL) de cualquier equipamiento instalado (columpios, toboganes, redes de trepa) debe ser siempre igual o inferior al valor HIC certificado del pavimento. Si el juego permite una caída de 2,2 metros, el suelo debe estar certificado para un HIC de al menos 2,2 metros.
2. La Tabla de la Verdad: Correspondencia técnica HIC vs. Espesor
En Suelosport, no vendemos «suelos de caucho»; suministramos sistemas de seguridad certificados. A continuación, detallamos la relación técnica recomendada según nuestros ensayos de laboratorio (valores para losetas SBR de alta densidad):
| Altura Máxima del Juego (ACL) | Espesor de Loseta Recomendado | Valor HIC Certificado (Aprox.) | Uso Común |
|---|---|---|---|
| Hasta 1,0 m | 30 mm | 1.1 m | Guarderías y juegos de suelo. |
| Hasta 1,5 m | 40 mm | 1.6 m | Balancines y juegos bajos. |
| Hasta 2,1 m | 60 mm | 2.2 m | Columpios y muelles estándar. |
| Hasta 2,7 m | 80 mm | 2.8 m | Estructuras de trepa complejas. |
| Hasta 3,0 m | 100 mm (Sistema bicapa) | 3.1 m | Equipamiento de gran altura. |
⚠️ Advertencia Técnica: Es un error común en las licitaciones solicitar simplemente «caucho de 40 mm». Lo correcto es especificar un «pavimento con capacidad de absorción de impactos certificada para un HIC ≥ 1.6m según norma EN-1177:2018».
3. Errores críticos en Licitaciones: Lo que la administración debe evitar
Nuestros técnicos revisan docenas de pliegos cada año. Estos son los 3 fallos más peligrosos que invalidan la seguridad y la inversión:
- Aceptar «Certificados Genéricos»: No basta con que el proveedor diga «cumple EN-1177». Debe entregar el ensayo de laboratorio específico para el grosor exacto que se está instalando.
- Omitir la densidad del material (kg/m³): Es un error grave no especificar la densidad mínima. Un caucho de baja densidad se compactará prematuramente, endureciéndose y perdiendo su capacidad HIC certificada en muy poco tiempo.
- No exigir Reacción al Fuego (EN 13501-1): En zonas interiores, techadas o guarderías, el pavimento debe acreditar una clasificación mínima de Cfl-s1.
4. Análisis LCC: El valor de la inversión frente al gasto
Desde la perspectiva de la gestión pública, el Análisis de Coste de Ciclo de Vida (LCC) es fundamental. Un pavimento de baja densidad puede parecer económico en el presupuesto inicial, pero su degradación prematura ante los rayos UV invalida el certificado HIC en menos de 24 meses. Optar por soluciones de alta densidad garantiza una durabilidad del sistema un 40% superior.
🛠️ La Voz del Instalador: El secreto crítico de la base

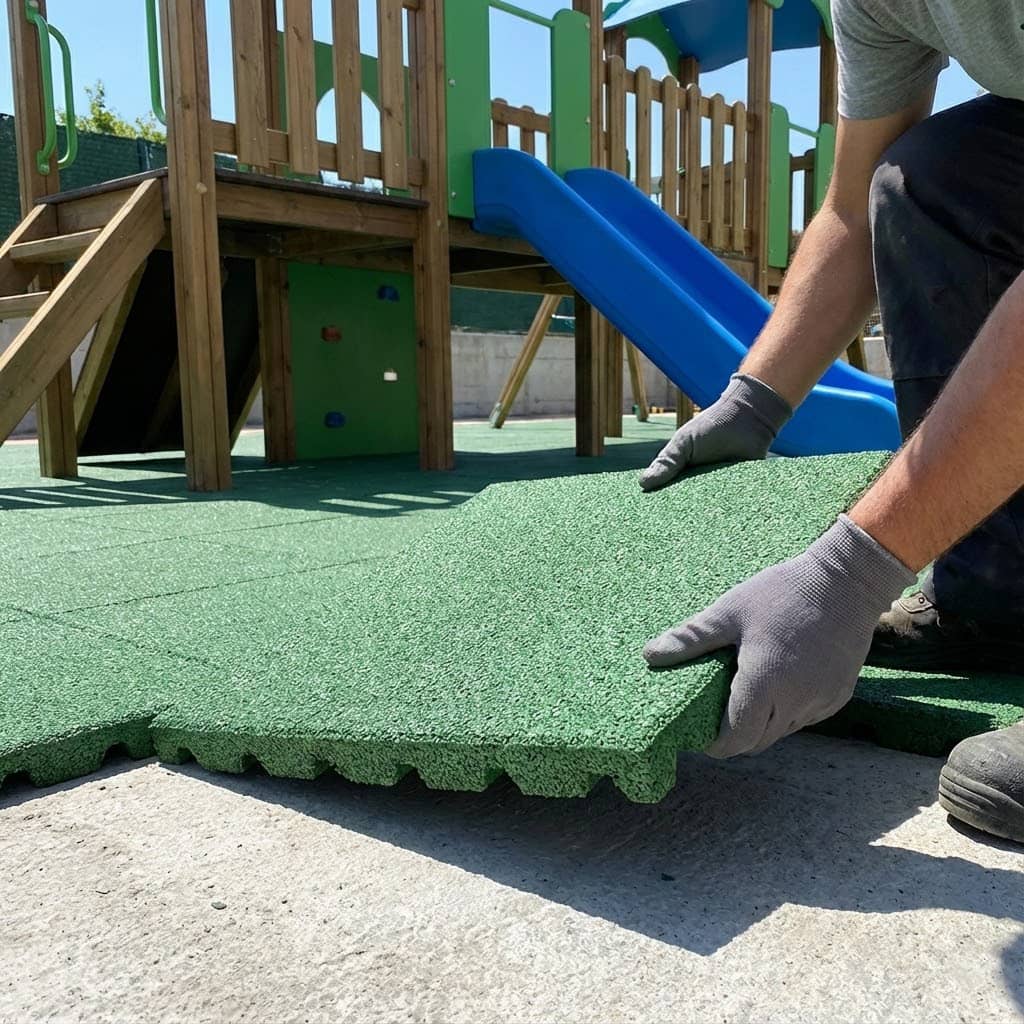

«En mis 15 años instalando parques, el error que más veo es ignorar la solera. El certificado HIC se emite sobre una base rígida. Si el técnico municipal aprueba una instalación sobre arena o grava inestable, el pavimento ‘bailará’ y el certificado perderá su validez técnica.
Mi consejo pro: exige siempre una solera de hormigón con pendientes de drenaje del 1%. Si la base falla, la seguridad del niño también falla.»
5. Checklist de Validación para Técnicos Municipales
Usa este listado para validar cualquier oferta técnica recibida en un proceso de compra pública:
- [ ] ¿El proveedor adjunta el Certificado de Ensayo EN-1177 específico para el grosor ofertado?
- [ ] ¿El HIC certificado es superior a la altura de caída del juego más alto?
- [ ] ¿Se incluye el certificado de Toxicidad EN 71-3?
- [ ] ¿Se especifica la densidad del material (kg/m³) para evitar compactaciones prematuras?
- [ ] ¿El instalador cuenta con experiencia demostrable en proyectos B2G similares?
Preguntas Frecuentes sobre la Normativa EN-1177 (FAQ Técnica)

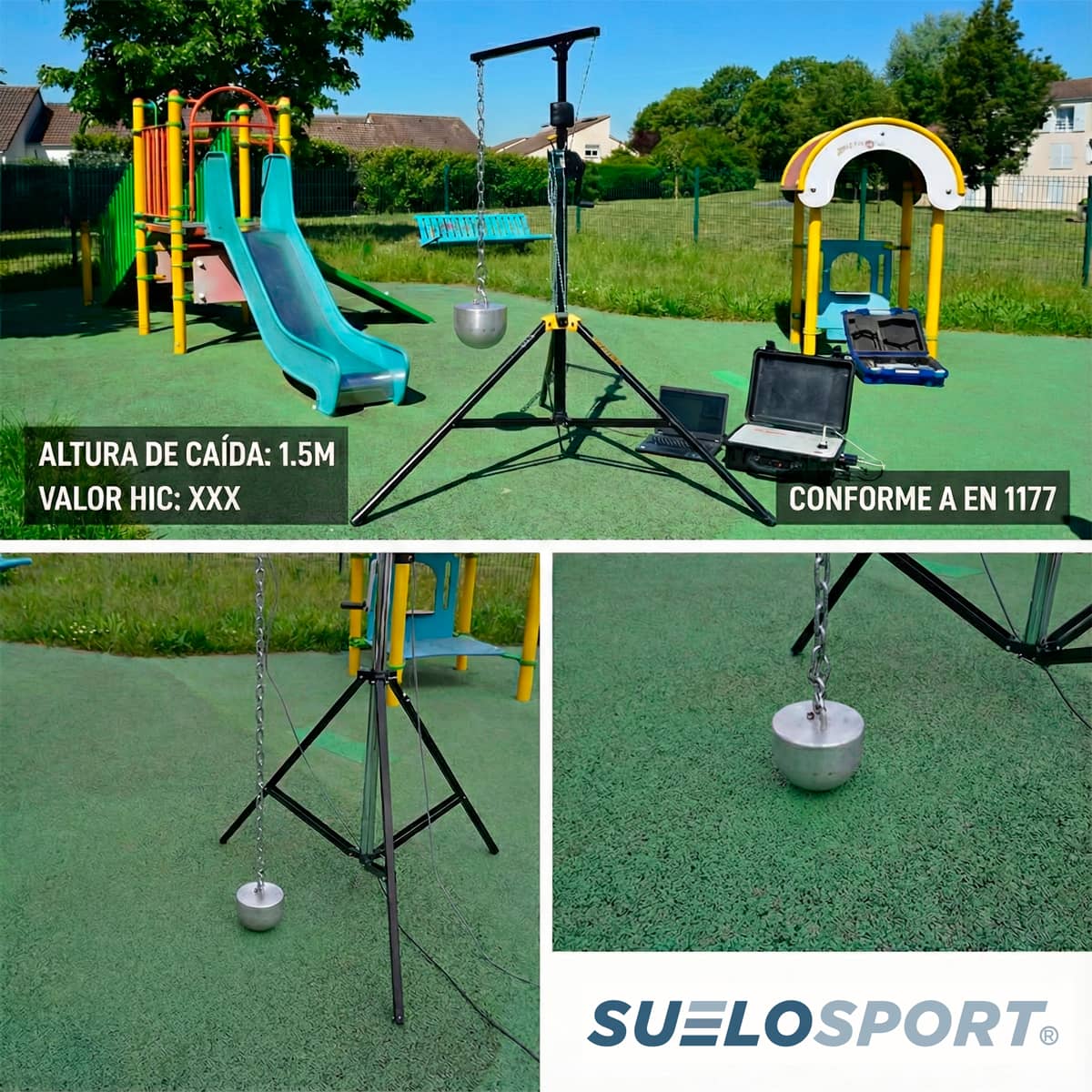

1. ¿Es obligatorio realizar ensayos in situ tras la instalación?
Aunque el material llegue con certificado de fábrica, la recomendación técnica es realizar una prueba de impacto tras la instalación para verificar que el conjunto (base + adhesivo + pavimento) cumple con el HIC proyectado.
2. ¿Qué ocurre si el juego supera los 3 metros de altura?
La normativa EN-1177 cubre hasta los 3 metros. Superar este límite no está permitido en equipamiento infantil estándar por el riesgo extremo, independientemente del suelo.
3. ¿Cómo afecta el clima al mantenimiento del HIC?
El caucho de baja calidad cristaliza con el calor. Nuestras losetas utilizan ligantes de poliuretano de alta gama que mantienen la elasticidad necesaria incluso en climas de alta exposición solar (como el de Sevilla).
